Medición intraoperatoria con aplicación para
teléfono inteligente
Existen
múltiples cuadros que requieren osteotomías desrotadoras. Entre los más
frecuentes se encuentran la parálisis braquial obstétrica, la disfunción del
brazo de palanca en pacientes con enfermedades neuromusculares y dolor o
inestabilidad rotulofemoral asociados a deformidad en el plano axial. La
medición intraoperatoria exacta de los grados necesarios de corrección es un
desafío frecuente para el cirujano cuando realiza estas osteotomías. Algunos
autores utilizan clavijas divergentes colocadas proximal y distal a la osteotomía
que, luego de la desrotación, deben quedar paralelas. Sin embargo, la medición
de estos grados, en general, se hace por estimación visual, lo que suele ser
poco preciso.10,11 El objetivo de este estudio es describir un
detalle técnico que combina la aplicación de clavijas divergentes con la
medición intraoperatoria mediante telefonía móvil para mejorar la precisión de
las osteotomías desrotadoras.
Descripción de la técnica
En el
video que acompaña este artículo, se analiza, con detalles, el paso a paso de
la técnica empleada (Video). Se realiza el abordaje quirúrgico
pertinente de acuerdo con el segmento afectado, se avanza hasta identificar el
sitio de osteotomía, se eleva el periostio en forma prolija para que luego permita
su cierre. Se coloca una placa LC-DCP del tamaño adecuado. Se fija la placa con
el tornillo correspondiente en uno de los orificios proximales al sitio de la

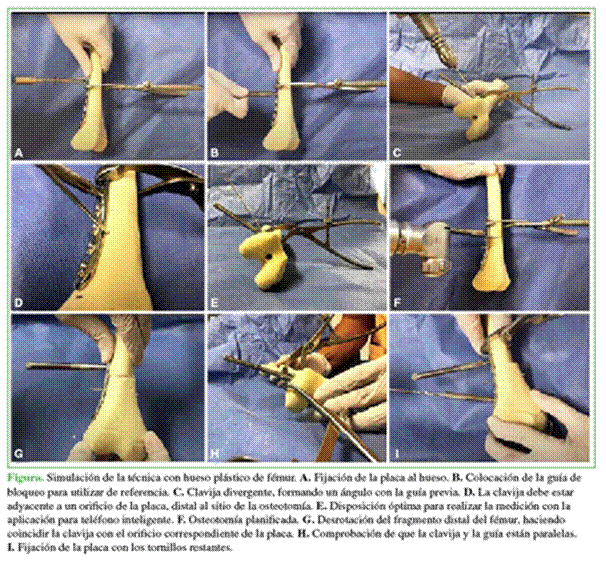

osteotomía (Figura A). Se coloca la guía para tornillos bloqueados en el
orificio proximal más cercano a la futura osteotomía (Figura B). A
continuación, se coloca una clavija en forma divergente a la guía previa
(Figura C), con una angulación aproximada a la calculada antes de la cirugía.
Debe ingresar a la altura de uno de los orificios distales a la osteotomía
(Figura D). Para medir los grados de corrección, se utiliza una aplicación para
teléfono inteligente (Navigator, en desarrollo). Un asistente toma la
fotografía necesaria para medir el ángulo entre la clavija y la guía de
bloqueo. Esto puede hacerse colocando el teléfono cuidadosamente en una bolsa
plástica estéril o directamente desde fuera del campo quirúrgico (Figura E). Si
no es el ángulo planificado: retirar la clavija, colocar nuevamente en otra
posición y repetir la medición. Una vez obtenido el ángulo deseado, se corta la
clavija a 2-3 cm del hueso. Se realiza la osteotomía con mecha y escoplo o
sierra oscilante (Figura F). Una vez completada la osteotomía, se efectúa la
desrotación trasladando el fragmento distal para hacer coincidir la clavija con
el orificio correspondiente (Figura G). Se comprueba que la guía de bloqueo y
la clavija estén paralelas (Figura H), se fija la placa en la posición deseada
con una pinza davier y se colocan los tornillos restantes de la placa (Figura I).
Luego se procede al cierre por planos.
Discusión
Las
osteotomías desrotadoras son un procedimiento quirúrgico frecuente para tratar
diversas enfermedades ortopédicas. El grado de desrotación necesario suele ser
evaluado por el cirujano, durante la cirugía, de manera aproximada, mediante
una estimación visual. Para evaluar el grado de corrección, algunos cirujanos
utilizan clavijas divergentes, marcas realizadas con sierra en el hueso
afectado o evaluando el rango de movilidad pasiva bajo anestesia.12
Kozin propone usar una clavija adyacente al orificio de la placa distal a la
osteotomía que, luego de la desrotación, quedaría alineada con la placa al
ingresar en el orificio correspondiente.13 Si bien este gesto es de
gran utilidad para mantener alineado el miembro hasta realizar la fijación
definitiva, el autor no describe el método de medición del ángulo por corregir.
En este artículo, comunicamos el empleo de una aplicación para teléfonos
móviles que permite medir el ángulo formado entre la clavija y la guía de
bloqueo de la placa. Esto facilita una evaluación precisa del ángulo en el
plano axial por corregir.
Existen
escasos reportes sobre la aplicación de la telefonía inteligente durante la
cirugía. Peters y cols.14 evaluaron la orientación del componente
acetabular de las prótesis de cadera mediante una aplicación de goniometría
colocando el teléfono inteligente dentro de una bolsa estéril durante la
cirugía. Graham y cols.15 compararon las mediciones entre dos
clavijas divergentes colocadas en huesos de plástico con tres mediciones: por
estimación visual, con guías metálicas estáticas con 10° de diferencia
progresiva y con el goniómetro digital de un teléfono inteligente, y utilizaron
como valor real las mediciones obtenidas por tomografía. De esta manera,
demostraron que las mediciones angulares con teléfonos inteligentes mejoran la
exactitud y la precisión, comparadas con las de las técnicas convencionales.
El uso de
aplicaciones para la medición de ángulos disponibles para teléfonos
inteligentes permitiría mejorar la exactitud de la desrotación necesaria para
los pacientes con deformidades rotacionales de los miembros. Se requieren
estudios clínicos que comparen la técnica tradicional mediante estimación
visual con la propuesta en esta nota técnica para validar su utilidad.
